煤炭、水泥、糧食等粉拉體的計量多用質量流量.在連續生產過程中常用皮帶秤測量.在運輸皮帶某一地段下設稱重傳感器.在皮帶運輸機上設轉速傳感器，兩者輸出信號相乘后即得單位時間內流過的物料質雖.這種方法原理簡單，但精確度不高.而且不適合于封閉管道內的流量側量。

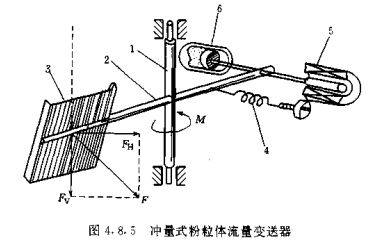

沖*式流量變送器比較適合密閉系統里的粉粒體流雖測盤，其原理可參看圖4.8.5。

在垂直軸1上有水平桿2，桿端的傾斜板3伸向管道中心，管道為自上而下布置。當粉拉體物料在管內自由下落時，沖在傾斜板上，產生力F.此力可分解為垂直分力Fv及水平分力FH.垂直分力被軸1的軸承反力矩平衡.水平分力FH，將使軸1形成轉矩M，它克服彈簧4的彈力而旋轉.物料質量沉量越大.力FH越大，轉角也越大。轉角可由差動變壓器5轉變?yōu)殡娦盘?hào)，經電路放大整流后得到標準電流信號。

由于粉粒體的流動連續性差，持別是含有大顆?；蚪Y(jié)塊時尤其波動劇烈.所以需要有阻尼器6使轉角變動平穩。

利用水平分力的優點是不因傾斜板上附著物料而引起誤差.因而物料潮濕甚至是漿液狀也可側量。

這種流量變送器可將傾斜板部分置于密封管道中，避免粉塵飛揚.其輸出電流與質量流量呈線性關系，測量梢確度約在0.2-2級間。

利用物料介電常數ε與空氣介電常數的差別也可構成電容式粉拉體流量計，其原理是在垂直管遭中設置極板.使下落物料在極板間通過，由電容星的大小反映物料流束的流*。這種方法在管道內無阻力體.但是物料的介電常數。并不一定保持常數.當物料所含水分變動時.由于水比空氣ε相差約80倍，會引起明顯的誤差。
